Capítulo 9. Modelos de iluminação e sombreamento

Índice
9.1. Descrição do programa iluminacao.c
9.2. Exercícios

O propósito desta lição é ilustrar para o usuário os principais conceitos envolvidos na iluminação de uma cena e na definição das propriedades luminosas de um material, geralmente representadas pelos coeficientes de reflexão difusa e especular.

Será mostrado com definir características básicas de uma fonte de luz, tais como a intensidade da luz gerada, para as componentes de luz ambiente, difusa e especular (no OpenGL, é possível separar as contribuições). Além disso, será mostrado também o uso do canal alfa para geração de transparências e a construção de spots de luz.

A cena gerada pelo programa utilizado nesta lição é mostrado na Figura 9-1. Consiste de duas esferas (nomeadas A e B) sob um plano. A esfera "A" é sólida, e os valores das suas constantes de reflexão difusa e especular pode ser modificados através de seleção de opções em um menu. A esfera "B" é translúcida, e sua translucidez pode ser ajustada através do canal alfa.

Até o momento, o canal alfa tem sido ignorado (alfa é o A em RGBA). Os valores do canal alfa variam de 0 a 1, e são especificados com as funções glColor*(). Quando os efeitos de composição (blending) são utilizados, o valor de alfa é utilizado para combinar a cor do fragmento que está sendo processado com a cor já presente no framebuffer. De modo geral, a composição de imagens utilando o canal alfa é dada pela seguinte expressão:

         IT = IP * alfa + (1-alfa)* IFB

onde: IT é a imagem total resultante, IP é a imagem que está sendo processada, e IFB é a imagem anteriormente presente no framebuffer.

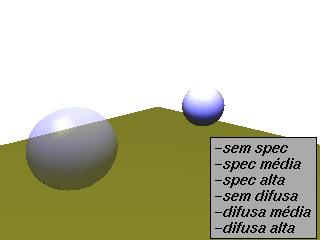

Figura 9-1. Esferas sob um plano.

O programa usado para modelar esta cena é mostrado no Exemplo 9-1. As teclas LEFT e RIGHT servem para rotacionar a posição do observador em torno do eixo y contra e a favor do sentido dos ponteiros do relógio, respectivamente. A distância entre o observador e o centro de rotação (raio de observação) é alterado pelas teclas r e R, que aumentam o diminuem o seu valor, respectivamente. As teclas UP e DOWN, controlam a altitude do observador (no eixo y). É possível modificar os graus de reflexão difusa e especular da esfera maciça através do menu popup disponível pelo pressionamento do botão direito do mouse. A tecla t habilita ou desabilita o uso de texturas. Para finalizar o programa, basta digitar ESC.

Exemplo 9-1. programa iluminacao.c

#include <stdio.h>
#include <stdlib.h>
#include <math.h>
#include <GL/glut.h>
#include "image.h"

#define PI 3.1415

GLint WIDTH =320;
GLint HEIGHT=240;

GLint fatias=30;
GLint pilhas=30;
GLint raioEsfera=1.5;

GLfloat obs[3]={0.0,7.0,0.0};
GLfloat olho[3]={0.0,3.0,0.0};

GLfloat plano_difusa[]    = { 0.5, 0.5, 0.0, 1.0 };
GLfloat plano_especular[] = { 1.0, 1.0, 1.0, 1.0 };
GLfloat plano_brilho[]    = { 50.0 };

GLfloat mat_a_difusa[]    = { 1.0, 1.0, 1.0, 1.0 };
GLfloat mat_a_especular[] = { 1.0, 1.0, 1.0, 1.0 };
GLfloat mat_a_brilho[]    = { 50.0 };

GLfloat mat_b_difusa[]    = { 0.7, 0.7, 0.7, 0.5 };
GLfloat mat_b_especular[] = { 1.0, 1.0, 1.0, 0.5 };
GLfloat mat_b_brilho[]    = { 50.0 };

GLfloat posicao_luz0[]    = { 0.0, 10.0, 0.0, 1.0};
GLfloat cor_luz0[]        = { 1.0, 1.0, 1.0, 1.0};
GLfloat cor_luz0_amb[]    = { 0.3, 0.3, 0.3, 1.0};

GLfloat posicao_luz1[]    = { 0.0, 10.0, 5.0, 1.0};
GLfloat cor_luz1[]        = { 0.0, 0.0, 1.0, 1.0};
GLfloat direcao_luz1[]    = { 0.0, -10.0, -5.0, 1.0};
GLint   spot_luz1         = 30;

GLfloat sem_cor[]         = { 0.0, 0.0, 0.0, 1.0};

GLint gouraud=0;

GLfloat tetaxz=0;
GLfloat raioxz=6;

void reshape(int width, int height){
  WIDTH=width;
  HEIGHT=height;
  glViewport(0,0,(GLint)width,(GLint)height);
  glMatrixMode(GL_PROJECTION);
  glLoadIdentity();
  gluPerspective(70.0,width/(float)height,0.1,30.0);
  glMatrixMode(GL_MODELVIEW);
}

void display(void){
  glEnable(GL_DEPTH_TEST);
  glEnable(GL_LIGHTING);

  glDepthMask(GL_TRUE);
  glClearColor(1.0,1.0,1.0,1.0);
  glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT);

  if(gouraud){
    glShadeModel(GL_SMOOTH);
  }
  else{
    glShadeModel(GL_FLAT);
  }

  glPushMatrix();

  /* calcula a posicao do observador */
  obs[0]=raioxz*cos(2*PI*tetaxz/360);
  obs[2]=raioxz*sin(2*PI*tetaxz/360);
  gluLookAt(obs[0],obs[1],obs[2],olho[0],olho[1],olho[2],0.0,1.0,0.0);

  /* propriedades do material do plano */
  glMaterialfv(GL_FRONT_AND_BACK, GL_DIFFUSE, plano_difusa);
  glMaterialfv(GL_FRONT_AND_BACK, GL_SPECULAR, plano_especular);
  glMaterialfv(GL_FRONT_AND_BACK, GL_SHININESS, plano_brilho);

  /* desenha o plano */
  glNormal3f(0,1,0);
  glBegin(GL_QUADS);
  glVertex3f(-10,0,10);
  glVertex3f(10,0,10);
  glVertex3f(10,0,-10);
  glVertex3f(-10,0,-10);
  glEnd();

  glPushMatrix();
  glTranslatef(posicao_luz0[0],posicao_luz0[1],posicao_luz0[2]);
  glColor3f(1,0,0);
  glMaterialfv(GL_FRONT, GL_EMISSION, cor_luz0);
  glutSolidSphere(0.3,5,5);
  glPopMatrix();

  glPushMatrix();
  glTranslatef(posicao_luz1[0],posicao_luz1[1],posicao_luz1[2]);
  glMaterialfv(GL_FRONT, GL_EMISSION, cor_luz1);
  glutSolidSphere(0.3,5,5);
  glPopMatrix();

  glMaterialfv(GL_FRONT, GL_EMISSION, sem_cor);

  glMaterialfv(GL_FRONT, GL_DIFFUSE, mat_a_difusa);
  glMaterialfv(GL_FRONT, GL_SPECULAR, mat_a_especular);
  glMaterialfv(GL_FRONT, GL_SHININESS, mat_a_brilho);

  glPushMatrix();
  glTranslatef(0.0,3.0,-3.0);
  glutSolidSphere(raioEsfera,fatias,pilhas);
  glPopMatrix();

  glMaterialfv(GL_FRONT, GL_DIFFUSE, mat_b_difusa);
  glMaterialfv(GL_FRONT, GL_SPECULAR, mat_b_especular);
  glMaterialfv(GL_FRONT, GL_SHININESS, mat_b_brilho);

  glTranslatef(0.0,+3.0,+3.0);

  glutSolidSphere(raioEsfera,fatias,pilhas);

  glPopMatrix();
  glutSwapBuffers();
}

void special(int key, int x, int y){
  switch (key) {
  case GLUT_KEY_UP:
    obs[1]=obs[1]+1;
    glutPostRedisplay();
    break;
  case GLUT_KEY_DOWN:
    obs[1] =obs[1]-1;
    glutPostRedisplay();
    break;
  case GLUT_KEY_LEFT:
    tetaxz=tetaxz+2;
    glutPostRedisplay();
    break;
  case GLUT_KEY_RIGHT:
    tetaxz=tetaxz-2;
    glutPostRedisplay();
    break;
  }
}

void keyboard(unsigned char key, int x, int y){
  switch (key) {
  case 27:
    exit(0);
    break;
  case 'g':
    gouraud = !gouraud;
    glutPostRedisplay();
    break;
  case 'r':
    raioxz=raioxz+1;
    glutPostRedisplay();
    break;
  case 'R':
    if(raioxz>1){
      raioxz=raioxz-1;
      glutPostRedisplay();
    }
    break;
  }
}


void init(){
  gouraud=1;
  glEnable(GL_DEPTH_TEST);
  glEnable(GL_BLEND);
  glBlendFunc(GL_SRC_ALPHA,GL_ONE_MINUS_SRC_ALPHA);

  glLightfv(GL_LIGHT0, GL_DIFFUSE, cor_luz0);
  glLightfv(GL_LIGHT0, GL_SPECULAR, cor_luz0);
  glLightfv(GL_LIGHT0, GL_AMBIENT, cor_luz0_amb);
  glLightfv(GL_LIGHT0, GL_POSITION, posicao_luz0);

  glLightfv(GL_LIGHT1, GL_DIFFUSE, cor_luz1);
  glLightfv(GL_LIGHT1, GL_SPECULAR, cor_luz1);
  glLightf (GL_LIGHT1, GL_SPOT_CUTOFF, spot_luz1);
  glLightfv(GL_LIGHT1, GL_POSITION, posicao_luz1);
  glLightfv(GL_LIGHT1, GL_SPOT_DIRECTION, direcao_luz1);

  glEnable(GL_LIGHTING);
  glEnable(GL_LIGHT0);
  glEnable(GL_LIGHT1);

  glEnable(GL_AUTO_NORMAL);
  glEnable(GL_NORMALIZE);
}

void menu(int value){
  switch (value) {
  case 0:
    mat_a_especular[0]=mat_a_especular[1]=mat_a_especular[2]=0.0;
    break;
  case 1:
    mat_a_especular[0]=mat_a_especular[1]=mat_a_especular[2]=0.5;
    break;
  case 2:
    mat_a_especular[0]=mat_a_especular[1]=mat_a_especular[2]=1.0;
    break;
  case 3:
    mat_a_difusa[0]=mat_a_difusa[1]=mat_a_difusa[2]=0.0;
    break;
  case 4:
    mat_a_difusa[0]=mat_a_difusa[1]=mat_a_difusa[2]=0.5;
    break;
  case 5:
    mat_a_difusa[0]=mat_a_difusa[1]=mat_a_difusa[2]=1.0;
    break;
  }
  glutPostRedisplay();
}


int main(int argc,char **argv){
  glutInitWindowPosition(0,0);
  glutInitWindowSize(WIDTH,HEIGHT);
  glutInit(&argc,argv);
  glutInitDisplayMode(GLUT_RGB|GLUT_DEPTH|GLUT_DOUBLE);

  if(!glutCreateWindow("Modelos de iluminacao")) {
    fprintf(stderr,"Error opening a window.\n");
    exit(-1);
  }

  init();

  glutKeyboardFunc(keyboard);
  glutSpecialFunc(special);
  glutDisplayFunc(display);
  glutReshapeFunc(reshape);

  glutCreateMenu(menu);
  glutAddMenuEntry("-sem spec", 0);
  glutAddMenuEntry("-spec média", 1);
  glutAddMenuEntry("-spec alta", 2);
  glutAddMenuEntry("-sem difusa", 3);
  glutAddMenuEntry("-difusa média", 4);
  glutAddMenuEntry("-difusa alta", 5);
  glutAttachMenu(GLUT_RIGHT_BUTTON);

  glutMainLoop();
  return(0);
}

Para compilar e executar o programa iluminacao.c, salve-o juntamente com o arquivo Makefile em um diretório e execute a seguinte seqüência de comandos:

$ make iluminacao
$ iluminacao

9.1. Descrição do programa iluminacao.c

GLint fatias=30;
GLint pilhas=30;
GLint raioEsfera=1.5;

Define o número de fatias (longitude), o número de pilhas (latitude) e o raio das esferas da cena.

GLfloat plano_difusa[]    = { 0.5, 0.5, 0.0, 1.0 };
GLfloat plano_especular[] = { 1.0, 1.0, 1.0, 1.0 };
GLfloat plano_brilho[]    = { 50.0 };

GLfloat mat_a_difusa[]    = { 1.0, 1.0, 1.0, 1.0 };
GLfloat mat_a_especular[] = { 1.0, 1.0, 1.0, 1.0 };
GLfloat mat_a_brilho[]    = { 50.0 };

GLfloat mat_b_difusa[]    = { 0.7, 0.7, 0.7, 0.5 };
GLfloat mat_b_especular[] = { 1.0, 1.0, 1.0, 0.5 };
GLfloat mat_b_brilho[]    = { 50.0 };

Define os coeficientes de reflexão difusa (*_difusa) e especular (*_especular) para os três objetos da cena. As componentes destes vetores são do tipo R,G,B e A(lfa) e serão utilizados para as compor cores do plano, da esfera A e da esfera B. Observe que a esfera B possui valor de alfa igual a 0.5, proporcionando assim a sua aparência translúcida.

O brilho do material, que pode assumir valores entre 1 e 128, é um expoente que modela a função de distribuição espacial da componente de luz refletida especularmente. À medida em que o valor do brilho aumenta, diminui o espalhamento da luz refletida.

GLfloat posicao_luz0[]    = { 0.0, 10.0, 0.0, 1.0};
GLfloat cor_luz0[]        = { 1.0, 1.0, 1.0, 1.0};
GLfloat cor_luz0_amb[]    = { 0.3, 0.3, 0.3, 1.0};

Indica a posição (posicao_luz0) e as componentes de luz para reflexão difusa e especular (cor_luz0), e a componente de luz para reflexão ambiente (cor_luz0_amb).

GLfloat posicao_luz1[]    = { 0.0, 10.0, 5.0, 1.0};
GLfloat cor_luz1[]        = { 0.0, 0.0, 1.0, 1.0};
GLfloat direcao_luz1[]    = { 0.0, -10.0, -5.0, 1.0};
GLint   spot_luz1         = 30;

É apresentado aqui o exemplo de uma luz tipo spot. É necessário que seja definidos, além da cor da luz e da posição do spot, a sua orientação e o seu ângulo de corte, mostrado na Figura 9-2. Para este exemplo, o ângulo de corte é igual a 30 graus.

Figura 9-2. Spot de luz

  if(gouraud){
    glShadeModel(GL_SMOOTH);
  }
  else{
    glShadeModel(GL_FLAT);
  }

Através da variável gouraud a função display decide se o modelo de sombreamento (shading) para os objetos será o de Gouraud (GL_SMOOTH) ou flat shading, tornando os objetos com aparência faceteada.

  /* propriedades do material do plano */
  glMaterialfv(GL_FRONT_AND_BACK, GL_DIFFUSE, plano_difusa);
  glMaterialfv(GL_FRONT_AND_BACK, GL_SPECULAR, plano_especular);
  glMaterialfv(GL_FRONT_AND_BACK, GL_SHININESS, plano_brilho);

  /* desenha o plano */
  glNormal3f(0,1,0);
  glBegin(GL_QUADS);
  glVertex3f(-10,0,10);
  glVertex3f(10,0,10);
  glVertex3f(10,0,-10);
  glVertex3f(-10,0,-10);
  glEnd();

A função glMaterialfv() define as propriedades de reflexão difusa e especular, e brilho do material que será utilizado para compor o objeto imediatamente desenhado, neste caso um plano, via GL_QUADS. Observer a chamada à função glNormal3f() antes de o plano ser desenhado. Isto é necessário porque, por default, o vetor normal encontra-se na direção (x,y,z)=(0,0,1) e para que a normal à superfície encontra-se orientada com eixo y, ou seja, na direção (x,y,z)=(0,1,0).

Um procedimento semelhante a esse é utilizado para definir as características do material das esferas presentes na cena.

  glPushMatrix();
  glTranslatef(posicao_luz0[0],posicao_luz0[1],posicao_luz0[2]);
  glColor3f(1,0,0);
  glMaterialfv(GL_FRONT, GL_EMISSION, cor_luz0);
  glutSolidSphere(0.3,5,5);
  glPopMatrix();

Para facilitar a identificação das fontes de luz, são desenhadas duas esferas nas posições destas fontes. Na chamada à função glMaterialfv(), o parâmetro GL_EMISSION define a intensidade luminosa emitida pelo material como sendo a própria cor da fonte de luz, dando a aparência de que a esfera brilha, assim como brilharia uma lâmpada.

  glEnable(GL_BLEND);
  glBlendFunc(GL_SRC_ALPHA,GL_ONE_MINUS_SRC_ALPHA);

Habilita a composição (blending) de imagens dos valores RGBA correntes com aqueles presentes no framebuffer. A função glBlendFunc() define os pesos para a imagem que está sendo processada (IP) e a presente no framebuffer. Neste caso, os pesos são o próprio valor do canal alfa (GL_SRC_ALPHA) e 1-alfa (GL_ONE_MINUS_SRC_ALPHA).

  glLightfv(GL_LIGHT0, GL_DIFFUSE, cor_luz0);
  glLightfv(GL_LIGHT0, GL_SPECULAR, cor_luz0);
  glLightfv(GL_LIGHT0, GL_AMBIENT, cor_luz0_amb);
  glLightfv(GL_LIGHT0, GL_POSITION, posicao_luz0);

Define a posição e as componentes de cor da fonte de luz GL_LIGHT0.

  glLightfv(GL_LIGHT1, GL_DIFFUSE, cor_luz1);
  glLightfv(GL_LIGHT1, GL_SPECULAR, cor_luz1);
  glLightf (GL_LIGHT1, GL_SPOT_CUTOFF, spot_luz1);
  glLightfv(GL_LIGHT1, GL_POSITION, posicao_luz1);
  glLightfv(GL_LIGHT1, GL_SPOT_DIRECTION, direcao_luz1);

Define a posição, orientação, ângulo de corte e as componentes de cor para a fonte de luz GL_LIGHT1.

void menu(int value){
  switch (value) {
  case 0:
    mat_a_especular[0]=mat_a_especular[1]=mat_a_especular[2]=0.0;
    break;
  case 1:
    mat_a_especular[0]=mat_a_especular[1]=mat_a_especular[2]=0.5;
    break;
  case 2:
    mat_a_especular[0]=mat_a_especular[1]=mat_a_especular[2]=1.0;
    break;
  case 3:
    mat_a_difusa[0]=mat_a_difusa[1]=mat_a_difusa[2]=0.0;
    break;
  case 4:
    mat_a_difusa[0]=mat_a_difusa[1]=mat_a_difusa[2]=0.5;
    break;
  case 5:
    mat_a_difusa[0]=mat_a_difusa[1]=mat_a_difusa[2]=1.0;
    break;
  }
  glutPostRedisplay();
}

A função menu é ativada quando o botão direito do mouse é pressionado. De acordo com o valor da variável value, determinadas propriedades do material que compõe a esfera A são modificadas.

  glutCreateMenu(menu);
  glutAddMenuEntry("-sem spec", 0);
  glutAddMenuEntry("-spec média", 1);
  glutAddMenuEntry("-spec alta", 2);
  glutAddMenuEntry("-sem difusa", 3);
  glutAddMenuEntry("-difusa média", 4);
  glutAddMenuEntry("-difusa alta", 5);
  glutAttachMenu(GLUT_RIGHT_BUTTON);

Aqui, a função glutCreateMenu(), em conjunto com a função glutAddMenuEntry(), habilita um menu popup com seis opções que permitirão ativar entradas presentes na função menu, de acordo com os valores passados nos segundos argumentos das funções glutAddMenuEntry(). Finalmente, a função glutAttachMenu() associa o aparecimento deste menu ao pressionamento do botão direito do mouse.
